Soikioratas-mittari öljylle malli 2950

Virtausmäärä, öljy
min 0.1 – 1.5 L/min
max 5 – 70 L/min

Tyypilliset sovellukset:
kiertovoiteluöljyn mittaus
teollisuuden öljyvirtausmittaukset
prosessinvalvonta

Soikioratasmittari öljylle, malli 2950

KYTOLA® soikioratasmittari malli 2950 on suunniteltu voiteluöljyjen ja muiden prosessiteollisuudessa käytettävien viskoottisten aineiden tarkkaan mittaukseen ja valvontaan. Mittaus tapahtuu soikioratasparilla, joka koostuu kahdesta elliptisestä rattaasta. Tilavuusvirtaus on suoraan verrannollinen rattaiden pyörimisnopeuteen. Pyörimisnopeutta mitataan induktiivisella lähestymiskytkimellä. Kytkimen signaali voidaan siirtää valvomoon, laskimelle tai automaatiokeskukseen.

Kytola soikioratasmittari mallin 2950 tekniset pääominaisuudet:

öljylle
laaja mittausalue
laaja viskositeettialue
läpinäkyvän kannen ansiosta öljyn virtaus näkyy selkeästi
riippumaton viskositeetin vaihteluista
tukeva rakenne
pulssilähtö
G- tai NPT-liitännät
ilman virtauksenasetteluventtiiliä
ATEX-versio (II 2GD c TX) optiona

Tekniset tiedot

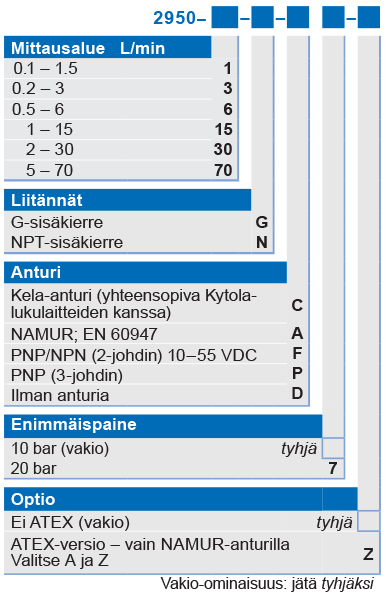

Malli	2950-1	2950-3	2950-6	2950-15	2950-30	2950-70
Virtausalue L/min	0.1 – 1.5	0.2 – 3	0.5 – 6	1 – 15	2 – 30	5 – 70
Pulssilähtö pulssia/litra	2100	1062	290	126.8	75.8	22.4
Liitännät G/NPT	1/4″	1/4″	1/4″	3/4″	3/4″	1″
Viskositeettialue	30-1000 cSt
Maksimipaine	10 bar (20 bar*)
Maksimilämpötila	+80ºC
Tarkkuus	±5% lukemasta
Paino	0.27 kg	0.26 kg	0.28 kg	1.1 kg	1.1 kg	3.4 kg
Runko	Alumiini
Rattaat	Polymeerikomposiitti			Pronssi; EN 1982
Kansi	Polyamidi
Tiivisteet	Viton®
Anturi	NAMUR; EN 60947 (muu induktiivinen lähestymiskytkin*)
*) Erikoistilauksesta
